Vkladá technické údaje
identifikácia | |
kategórie | vložky |
séria | HA |
séria | |
Metóda ukončenia | skrutka |
rod | Muž žena |
veľkosť | 32 A |
Počet kontaktov | 32 (1-16,17-32) |
PE kontakt | Áno |
Technické vlastnosti | |
Prierez vodiča | 0,75 ... 2,5 mm² |
Menovitý prúd | 16 A |
Menovité napätie | 250 V |
Menovité impulzné napätie | 4 kV |
Menovité napätie podľa do UL | 600 V |
Izolačný odpor | ≥ 1010 Ω |
Limitná teplota | -40 ... +125 ° C |
Uťahovací moment | 0,5 Nm |
Párovacie cykly | ≥ 500krát (štandard) |
Vlastnosti materiálu | |
Materiál (vložiť) | polykarbonát |
Farba (vložiť) | Kamienková sivá |
Materiál a povrch （kontakty） | Zliatina medi a postriebrené |
RoHS | v súlade s výnimkou |
Veľkosť balenia | 1 |
Krajina pôvodu | Čína |
Aktuálna prepravná kapacita:

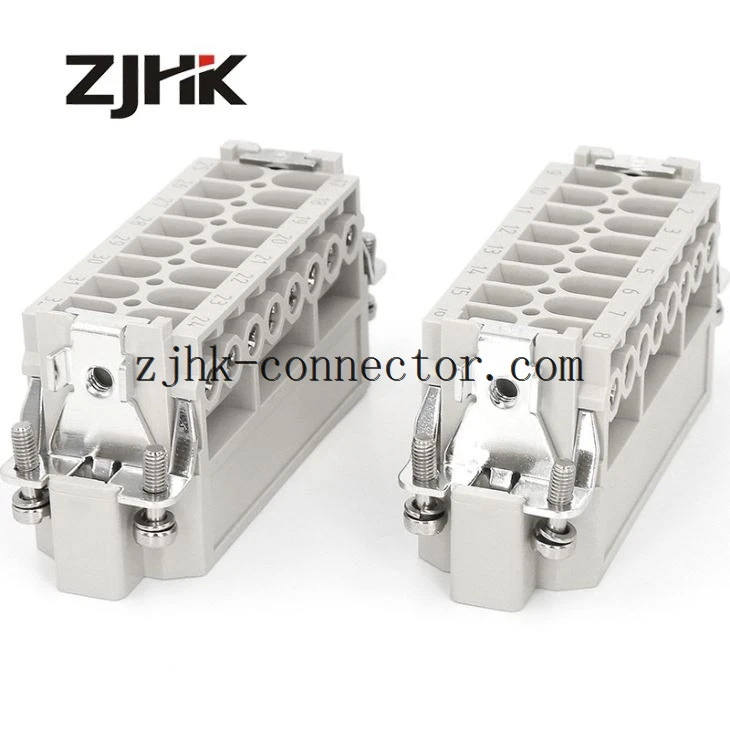

Podrobnosti o vložkách:
Drowing design:
Aká je naša výhoda:
Štandardné kryty / kryty pre priemyselné konektory.
Vlastnosti:
· Oblasť použitia: Pre vynikajúcu mechanickú a elektrickú ochranu v náročných prostrediach, napríklad v automobilovom a strojárskom priemysle, tiež pre aplikácie na riadenie procesov a regulácie.
· Rozlišovací znak: kapucne / kryty sivej farby (RAL 7037)
· Materiál krytov / krytov: odlievaná ľahká zliatina
· Uzatváracie páky: ZJHK-H-Easy Lock® Ochrana káblových vstupov Voliteľná špeciálna káblová svorka pre odsávače s odľahčením ťahu, zvončekové upevnenie kábla a zariadenia proti skrúteniu.
· Inovatívne ukončenie ZJHK-H-Quick Lock® so zníženou dobou zapojenia
· Nevyžadujú sa žiadne špeciálne nástroje
· Vhodné pre všetky kovové a plastové kryty a kryty série H3 A
· Pre prúdy do 10 A
Kompatibilita série:
Prvky H-Snap® sú kompatibilné so štandardnými vložkami a konektormi koncových blokov nasledujúcej série (s názvom HB takto):
· HD®, 40 a 64 pinov
· H DD®
· HE® HD / DD
· H® EE
· H® EEE
· H® ES
· H® HsB
· H-Com®
· H-Modular®
FAQ:
1. Použili sme weidmuller predtým, ale ich poradové číslo je iné ako vaše, čo mám robiť?
Odpoveď: Pri výbere konektora pre vysoké zaťaženie musíme zvoliť nasledujúce:
1) Menovité napätie a prúd
2) Póly konektora
3) Výber typu krytu a krytu
4) Príslušenstvo (výber káblovej priechodky)
Vysvetlenie vloženia:
I. e: HE-016 - Znamená vankúšiky 16 pólov v sérii HE.
Typ krytov a krytov
i. e: H16B-SE-2B-M25 znamená postrannú kapotu so závitom M25 v sérii H16B.
Firemné produkty sú štandardne balené pre individuálne balené, ak potrebujete celkový balík, dajte nám prosím vedieť vopred.
Detaily balenia ：
V prípade akýchkoľvek otázok nás neváhajte kontaktovať, 7 * 24 hodín za vás !!!
