Popis
Predstavenie produktu
Objímky tejto série získali rozsiahle uplatnenie v širokej škále oblastí. Bežne sa vyskytujú v priemyselných riadiacich systémoch, kde sú spoľahlivé spojenia kľúčové pre bezproblémovú prevádzku rôznych zariadení. Okrem toho zohrávajú dôležitú úlohu v automatizačných strojoch, pretože poskytujú bezpečné rozhrania na prenos signálov a energie. Využívajú sa aj v oblasti elektrotechniky, čím prispievajú k efektívnej a bezpečnej distribúcii elektriny.
Pokiaľ ide o operácie lisovania za studena s týmito objímkami, je nevyhnutné zadávať objednávky na základe špecifického prierezu drôtu. Je to preto, že rôzne meradlá drôtu majú rôzne priemery a prúdové{1}}kapacity a použitie vhodných súčastí lisovania za studena, ktoré zodpovedajú priemeru drôtu, zaisťuje pevné a spoľahlivé spojenie. Takáto prax nielen zaručuje bezpečnosť elektrického systému, ale tiež pomáha udržiavať stabilný prenos prúdu, čím predchádza problémom, ako je zlý kontakt alebo prehriatie, ktoré by mohli vzniknúť v dôsledku nesúladu komponentov.
Parameter produktu (špecifikácia)
Spôsob ukončenia
Krimpovací terminál
Pohlavie
Žena
Model
HE-024-FC
Rated Current
16A
Menovité napätie
500V
Menovité impulzné napätie
6 kV
Stupeň znečistenia
Ⅲ
Menovité napätie podľa UL Csa
600V
Izolačný odpor
Väčšie alebo rovné 1010Ω
Materiál
polykarbazol
Horľavosť podľa UL94
V0
Mechanické cykly{0}}pripájania
Väčšie alebo rovné 500
PIN
Materiál
Zliatina medi
Povrch
Tvrdé-pozlátené
Tvrdé-strieborné
Kontaktný odpor
Menší alebo rovný 1 mΩ
Krimpovací terminál
Meradlo drôtu
0,14-4,0 mm²
AWG
26-12
Dĺžka odizolovania
7,5 mm
Pracovná teplota
Vysokovýkonný konektor ZJHK môže pracovať stabilne medzi -40 stupňami a +125 stupňami.

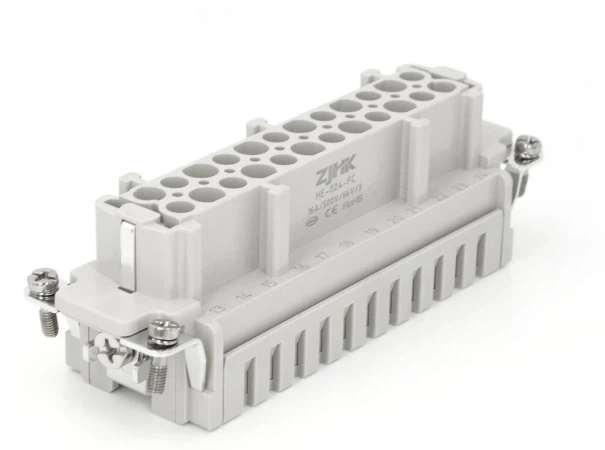

Prehľad produktov

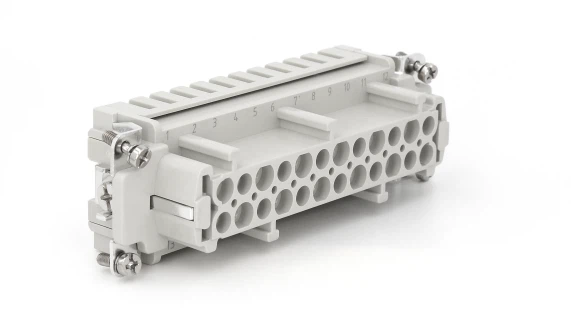

Je zrejmé, že v tejto vložke je 24 otvorov. Ide o ženskú vložku so svetlošedým polykarbonátovým vzhľadom. Môže stabilne pracovať medzi -40 °C a 125 °C. Tento konektor je špeciálne navrhnutý pre aplikácie v extrémne drsnom prostredí.

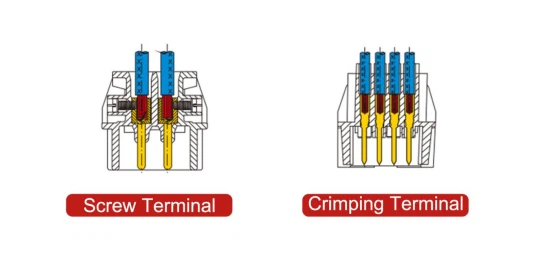

Aký je rozdiel medzi skrutkovým a krimpovacím terminálom?
Vložky série HE je možné pripojiť štyrmi rôznymi spôsobmi. Sú to skrutkové svorky, krimpovacie svorky, klietkové-svorky a svorky rýchleho zámku. So skrutkovacím terminálom sa ľahko manipuluje a nepotrebuje špeciálne nástroje. Krimpovacia koncovka neustále prechodový odpor ako výsledok presne opakovanej kvality zalisovaného spojenia.
Krimpovanie kontaktov
CESM
Materiál: zliatina medi
Povrch: Postriebrený
Pohlavie: Muž
Amp: 16A
CESF
Materiál: zliatina medi
Povrch: Postriebrený
Pohlavie: Žena
Amp: 16A
CEGF
Materiál: zliatina medi
Povrch: pozlátený
Pohlavie: Žena
Amp: 16A
CEGM
Materiál: zliatina medi
Povrch: pozlátený
Pohlavie: Muž
Amp: 16A
Aplikačné scenáre
Tranzitné pole
Zariadenia železničnej dopravy majú mimoriadne vysoké požiadavky na spoľahlivosť a bezpečnosť spojenia. Vysokovýkonné-konektory sa používajú na prenos energie, ovládanie signálu a pripojenie elektrických zariadení vo vlaku. Vo vysokorýchlostných vlakoch-veľké{4}}konektory spájajú trakčný motor so systémom napájania a sú zodpovedné za prenos signálu medzi riadiacim systémom vlaku a zariadením každého vozňa, čím zaisťujú bezpečnosť a stabilitu prevádzky vlaku.
Sila a energia
V napájacom systéme sa vysokovýkonné konektory používajú-v rozvodniach, rozvodných skriniach a zariadeniach na výrobu energie. Napríklad vo veterných elektrárňach sa používajú vysokovýkonné konektory- na pripojenie elektrického zariadenia vo vnútri veže veterných turbín s externými prenosovými vedeniami. Napriek drsnému prírodnému prostrediu, ako je silný vietor a vlhkosť, stále dokážu zabezpečiť efektívny prenos elektriny a spoľahlivú prevádzku zariadení. V solárnych fotovoltaických elektrárňach spájajú vysokovýkonné-konektory fotovoltaické panely s invertormi, čím zaisťujú, že sa jednosmerný prúd plynule premení na striedavý a začlení sa do elektrickej siete.
Lekárska oblasť
V oblasti medicíny majú chirurgické roboty, rehabilitačné roboty atď. mimoriadne vysoké požiadavky na spoľahlivosť a bezpečnosť konektorov. Použitie vysokovýkonných-konektorov v lekárskych robotoch musí spĺňať prísne hygienické normy a špecifikácie elektrickej bezpečnosti. Napríklad, keď chirurgický robot vykonáva presnú operáciu, ťažký{4}}konektor musí zabezpečiť nulové{5}}oneskorenie prenosu riadiaceho signálu, aby sa operácia lekára mohla presne preniesť na koniec vykonávania robota. Jeho vysoký ochranný výkon zároveň môže zabrániť infiltrácii tekutín počas operácie a zaistiť bezpečnosť zariadenia a pacientov. Okrem toho je potrebné zdravotnícke roboty po použití prísne dezinfikovať a dizajn materiálu a konštrukcie vysokovýkonných konektorov- sa môže prispôsobiť rôznym metódam dezinfekcie, ako je napríklad vysoko{9}}teplotná a vysokotlaková{10}}dezinfekcia, ultrafialová dezinfekcia atď.
Certifikácie
UL
CE
UKCA
EAC
REACH
RoHS
Ako nás kontaktovať?
Naša adresa
No.166, Huapu Road, Wengyang Industrial Park.Yueqing City, Zhejiang Province, Čína 325600
Telefónne číslo a chat
+86 18067786591
E-e-mail
webové stránky
štáby
rokov skúseností
Exportujúce krajiny
Dobrá miera spätnej väzby
máš nejakú otázku?
Aké sú výhody pripojení s ochranným kontaktom v porovnaní s ťažkými-konektormi so skrutkovými spojmi a zatlačením{1}}?
Spoľahlivosť pripojenia je vyššia. Vodič a koncovka sú pevne spojené lisovaním pomocou špeciálnych nástrojov a nie je ľahké ich uvoľniť. Skrutkové spojenie sa dá ľahko uvoľniť v dôsledku vibrácií a priame zástrčkové spojenie- môže mať slabý kontakt; Elektrický výkon je lepší, kontaktná plocha je veľká, odpor je malý a vodivosť je stabilnejšia. Odpor skrutkového spoja môže byť nestabilný v dôsledku stupňa utiahnutia a priame zasúvacie- spojenie je ovplyvnené presnosťou prispôsobenia;
Má lepšiu odolnosť voči vibráciám a odolá vibráciám a nárazom. Skrutkové spojenie sa dá ľahko uvoľniť a priame zasúvacie- spojenie sa môže uvoľniť a vytiahnuť;
Má širšiu škálu aplikácií a je vhodný pre káble rôznych materiálov a prierezov-. Skrutkové spojenie je náročné na pripojenie špeciálnych vodičov a priame zástrčkové spojenie- má prísnejšie požiadavky na špecifikácie vodičov;
Je šetrnejší k životnému prostrediu a šetrí energiu- a nevyžaduje elektrické zváranie a ďalšie zváracie materiály, čím sa znižuje spotrebný materiál a spotreba energie. Skrutkové spojenie môže spôsobiť stratu v dôsledku demontáže a typ zvárania má problémy so spotrebou materiálu a výfukovými plynmi.
