PREHĽAD PRODUKTOV

HA-003-M

Vložky slim série je možné pripojiť pomocou 3 vodičov na menšom priestore. Je konfigurovaný so 4 kolíkmi: 3 pre prenos prúdu a 1 pre uzemnenie. Táto produktová séria môže byť dokonale kompatibilná so sériou Harting 3A. Výhody: efektívne zvyšujú flexibilitu inštalácie a môžu byť široko používané v skriniach s mnohými príbuznými odvetviami.

Technické vlastnosti

Špecifikácie

DIN EN 60 664/DIN EN 61 984

Počet kontaktov

Rated Current

10A

Uzemnenie vodiča menovitého napätia-

230V

Vodič s menovitým napätím-

400V

Menovité impulzné napätie

4 kV

Stupeň znečistenia

Menovité napätie podľa UL Csa

600V

Izolačný odpor

Väčšie alebo rovné 10¹⁰Ω

Materiál

Polykarbonát

Obmedzujúca teplota

-40 stupňov ...+125 stupňov

Horľavosť podľa UL94

Mechanické cykly{0}}pripájania

Väčšie alebo rovné 500

Kontakty

Zliatina medi

Materiál

Tvrdé-strieborné

Kontaktný odpor

Menší alebo rovný 1 mΩ

Meradlo drôtu

1.0-2,5 mm²

AWG

18-14

Uťahovací moment

0,25 Nm

PLASTOVÝ KOMPONENT

Polykarbonát SABIC (PC) je ideálnym materiálom pre vysoko{0}}záťažové vložky konektorov, ktoré ponúkajú vysokú mechanickú pevnosť, tepelnú odolnosť (až do 125 stupňov) a vynikajúcu elektrickú izoláciu. Jeho odolnosť proti nárazu, rozmerová stabilita a horľavosť UL94 V-0 zaisťujú spoľahlivý výkon v náročných prostrediach, ako sú automobilové, priemyselné a obnoviteľné energetické aplikácie.

MENTÁLNA ZLOŽKA

Kontakty sa vyrábajú výberom materiálu, presným tvarovaním, tvarovaním, tepelným spracovaním, pokovovaním, prísnym testovaním a konečnou montážou. Ponúkame 3 μm postriebrené-alebo pozlátené-kontakty, aby sme zaistili odolnosť a vysokú vodivosť. Každý produkt je dôkladne testovaný, aby bola zaručená najlepšia kvalita a spoľahlivosť.

ELEKTRICKÝ VÝKON

Ľavý obrázok ukazuje prúdovú zaťažiteľnosť série HA-003. Za rovnakých podmienok HA-003 bezpečne zvláda vyššie prúdy. Vyššie teploty znižujú jeho prevádzkový prúd, zatiaľ čo hrubšie drôty zvyšujú kapacitu.

pokyny na inštaláciu

Pripojte vodiče zospodu, utiahnite skrutky pomocou skrutkovača a spojte ich so samčími vložkami.

Ako nainštalovať?>>

PERSPEKTÍVY ODRODY

DNO

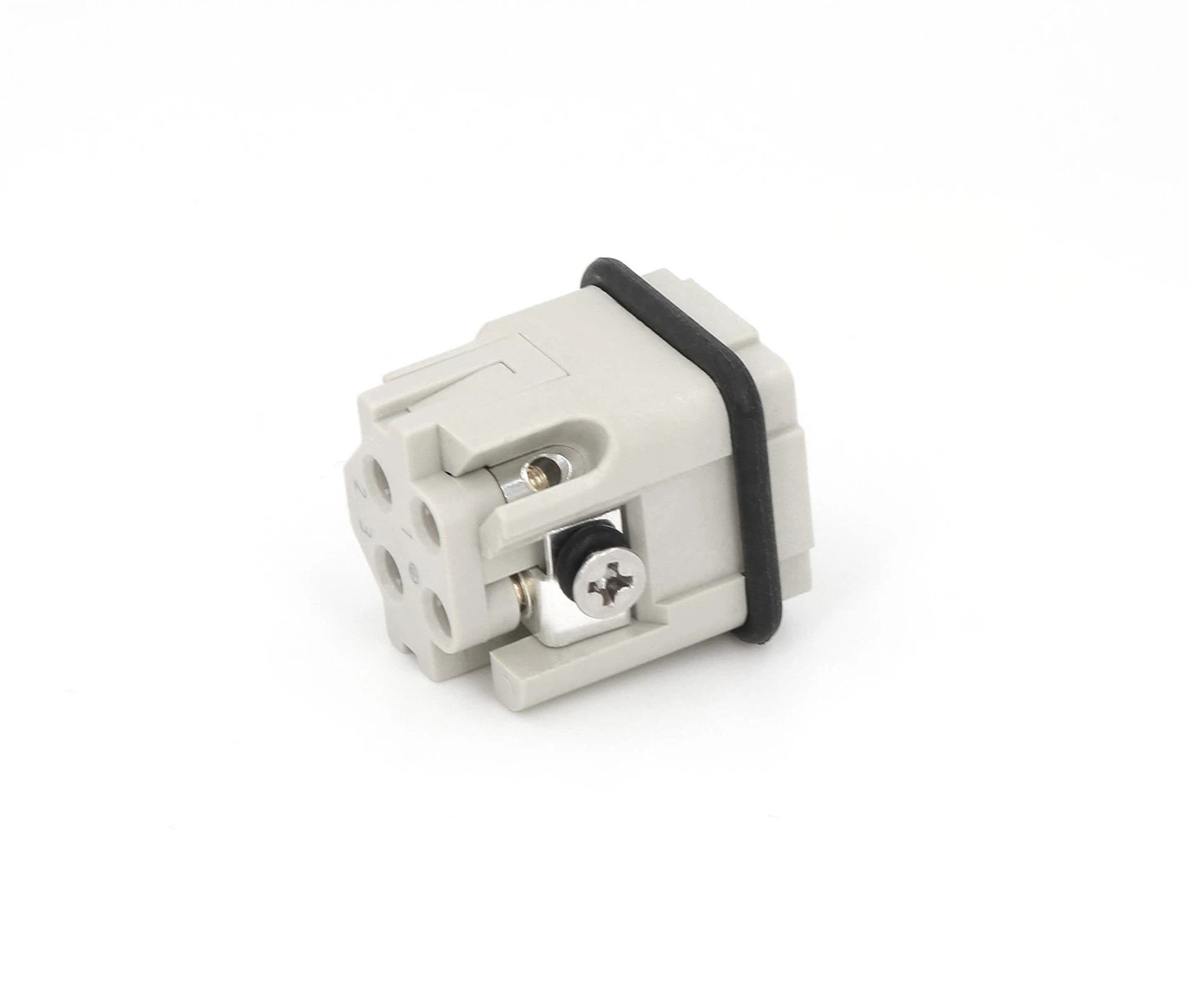

V spodnej časti sú tri otvory na vedenie a jeden uzemňovací otvor. Napínacie skrutky na boku.

TOP

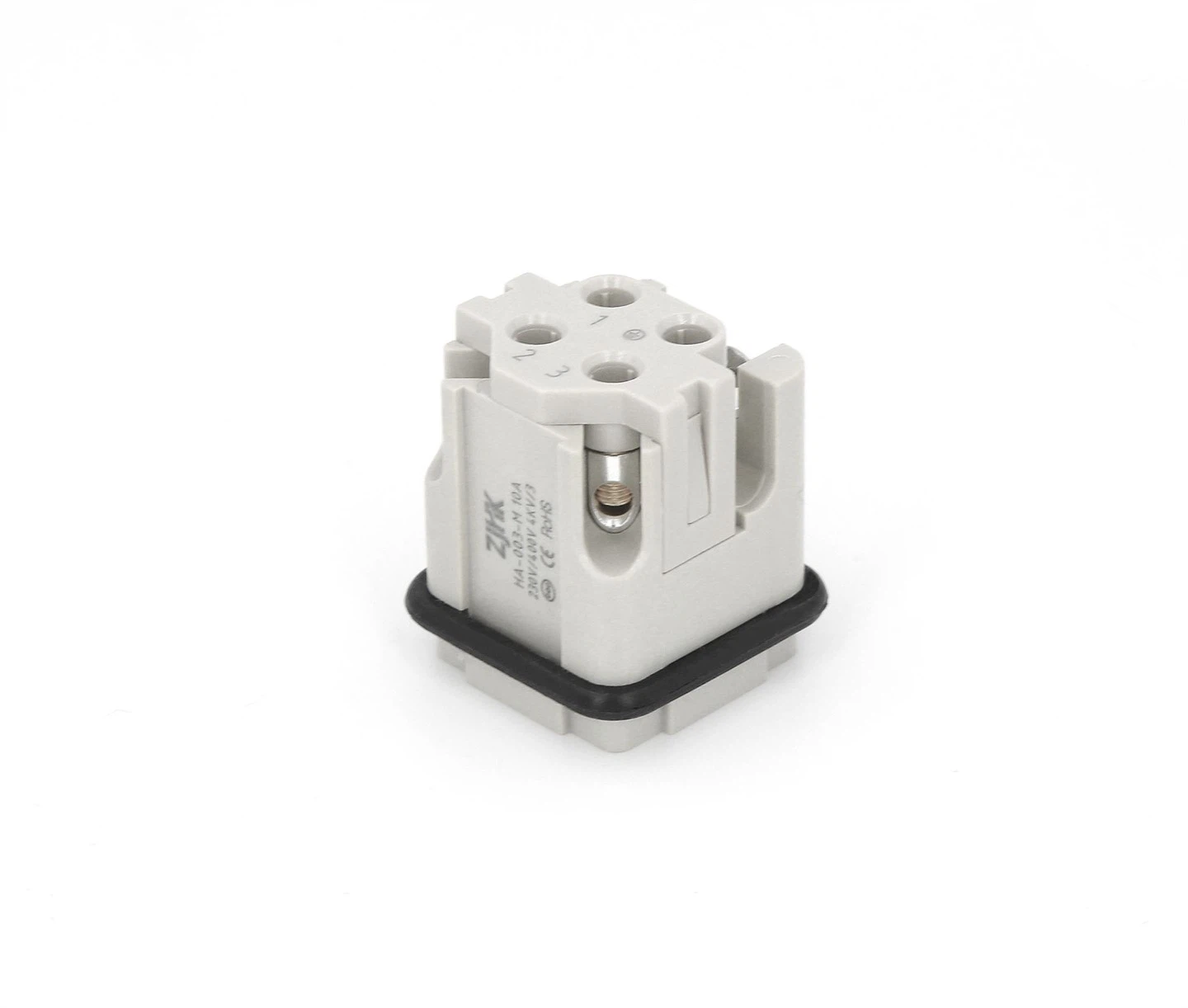

Tri kolíkové vložky a jeden uzemňovací vodič s vodotesným tesnením.

ODBORNÁ SKÚŠKA

Naše výrobky prešli prísnymi testami kvality vrátane testovania soľným postrekom, testovania konštantnej teploty/vlhkosti, overenia vodotesnosti, hodnotenia odolnosti voči UV žiareniu, merania sily vkladania/vyťahovania a iných hodnotení spoľahlivosti.

Testovací návod>>
