Popis

Technické parametre

Popis produktov

HA-016-MC

HA-016-MC je druh série vysokovýkonných konektorov HA s krimpovaným zakončením, ktoré poskytuje stabilný elektrický výkon bez zahrievania. Spoj je robustný a odoláva silným vibráciám, nárazom, zvýšenej teplote a korózii, vďaka čomu je ideálny pre drsné priemyselné prostredie. S menovitým prúdom 16 A slúži na balenie, textil, automatizáciu a veternú energiu.

technická špecifikácia

Špecifikácie

DIN EN 60 664/DIN EN 61 984

Počet kontaktov

Rated Current

16A

Menovité napätie

250V

Menovité impulzné napätie

4 kV

Stupeň znečistenia

Stupeň znečistenia2 tiež

16A 230/400V 4kV 2

Menovité napätie podľa UL Csa

600V

Izolačný odpor

Väčšie alebo rovné 10¹⁰Ω

Materiál

Polykarbonát

Obmedzujúca teplota

-40 stupňov ...+125 stupňov

Horľavosť podľa UL94

Mechanické cykly{0}}pripájania

Väčšie alebo rovné 500

Kontakty

Materiál

Zliatina medi

Povrch

Tvrdé-striebro/Tvrdé-zlatoPokovované

Kontaktný odpor

Menší alebo rovný 1 mΩ

Skrutkový terminál

Meradlo drôtu

0.14-4,0 mm²

AWG

26-12

produktívny proces

Naše presné doštičky sa vyrábajú prostredníctvom plne automatizovaného výrobného systému, ktorý zahŕňa zjednodušený troj{0}}proces montáže: (1) vkladanie kolíkov jadra - využívajúce vysoko presné robotické polohovanie{3}} na inštaláciu vodivých kolíkov s presnosťou ±0,01 mm; (2) Zostava pripojenia drôtu - využívajúca dvojradovú skrutkovú maticu na bezpečné elektrické pripojenia; (3) Zapuzdrenie krytu - implementujúce upevnenie s riadeným krútiacim momentom{10}} na konštrukčne lepené komponenty. Tento automatizovaný proces zabezpečuje konzistentnú kvalitu a presnosť v každej vyrobenej jednotke.

MENOVÝ PRÚD

Na obrázku vpravo sú uvedené aktuálne menovité špecifikácie pre našu sériu HA-016-MC. Porovnanie s ekvivalentnými modelmi ukazuje, že HA-016-MC si zachováva miernu prúdovú kapacitu za rovnakých prevádzkových podmienok, čo ho predstavuje ako vyvážené riešenie pre štandardné aplikácie.

KOMPLEXNÉ ZOBRAZENIE

Strana série 16 pinov

Produkt obsahuje numericky usporiadané ukončovacie komory pre presné priradenie kolíkov. Zodpovedajúce samčie krimpovacie kolíky sú bezpečne zaistené na mieste pomocou integrovaného vnútorného zadržiavacieho mechanizmu. Okrem toho sa bočné kovové komponenty a ich skrutky montujú kombináciou-domácich automatizovaných strojov a manuálnych procesov.

Samčie a samičie vložky z HA-016-MC

Na obrázku je zhodný pár mužských a ženských vložiek. Oba vyžadujú použitie samostatných krimpovacích kolíkov. Odsadená vyčnievajúca štruktúra na boku slúži ako polarizačný prvok, ktorý zabraňuje nesprávnemu spárovaniu. V porovnaní s inými spôsobmi pripojenia ponúka krimpovacie ukončenie vynikajúcu mechanickú stabilitu a spoľahlivosť.

ZHODUJÚCE KONTAKTY KRIMPOVANIA

postriebrený 16A samec kontakt

postriebrená 16A samica

pozlátený 16A samec kontakt

pozlátená 16A samica

TESTOVACIE ZARIADENIA A VÝROBA

Test nárastu teploty DC

Tento test monitoruje teplotu vodiča pri zaťažení, aby sa určila bezpečná prúdová kapacita. Keď sa prúd zvyšuje, odporové zahrievanie spôsobuje zvýšenie teploty, čím sa znižuje kapacita. Hodnotenie berie do úvahy veľkosť vodiča, okolité podmienky a tepelné vlastnosti, aby sa stanovili bezpečné prevádzkové limity a zabránilo sa prehriatiu v elektrických systémoch.

Presná automatizácia pre vynikajúcu kvalitu

Výroba týchto skrutkových-vložiek prebieha na plne automatizovanej linke, ktorá zaisťuje výnimočnú konzistenciu. Kľúčové kroky zahŕňajú: presné vloženie vodivých kolíkov do plastového komponentu s presnosťou ±0,01 mm; automatické upevnenie skrutiek na oboch radoch jadier na zaručenie spoľahlivého spojenia; a konečná montáž kovového plášťa a bočnej dosky. Tento integrovaný proces zaručuje presné rozmery a jednotnú vysokú kvalitu.

SCENÁRE APLIKÁCIE

Naše vysokovýkonné-konektory sú skonštruované tak, aby odolali extrémnym podmienkam horúcich vtokových foriem a vytláčacích systémov. Sú navrhnuté tak, aby odolali vysokým teplotám, vysokým prúdom a nepretržitým vibráciám, udržujú stabilnú prevádzku vďaka robustnému tesneniu a korózii-odolným materiálom, ktoré zabraňujú vnikaniu kontaminantov. Ich precízna konštrukcia zaisťuje plnú kompatibilitu s priemyselnými-štandardnými komponentmi od spoločností Harting, ILME a TE a poskytuje spoľahlivý prenos energie a signálu s cieľom maximalizovať odolnosť a prevádzkovú efektivitu v kritických procesoch.

v odvetviach horúcich vtokov>>

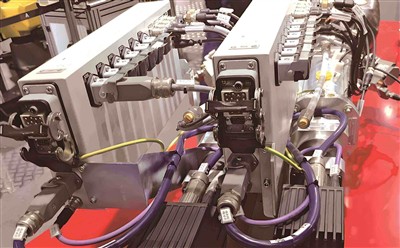

Heavy Duty Connectors as the Reliable Backbone of Hot Runner Industry

Konektory pre veľké{0}}záťažové funkcie fungujú ako neurónové centrum moderných tlačových liniek: jedno štandardizované rozhranie spája podávače, stohovače, vysekávacie-rezačky a kontrolné jednotky bez ohľadu na značku, zatiaľ čo tienené kontakty prenášajú energiu, servo signály a priemyselný-ethernet cez 100 m<10 ms delay. Next-generation inserts embed micro-sensors that stream temperature and resistance data via OPC UA for predictive maintenance; high-density hybrid layouts pack power, pneumatics and fiber optics into a 30 % smaller frame to serve compact presses. Halogen-free housings and silver-based plating extend service life beyond 5 000 cycles, cutting downtime and carbon footprint in compliance with twin-carbon targets.

v textilných strojoch>>

VYSOKÝ VÝKON

Modulárny rad na prenos signálu

Vysokovýkonné konektory majú modulárny dizajn, ktorý integruje napájanie, signál a prenos dát do jedného krytu. To zjednodušuje zapojenie, podporuje flexibilnú konfiguráciu a umožňuje jednoduché rozšírenie systému pre priemyselnú automatizáciu a tlačiarenské stroje.

zobraziť viac

Zvýšenie účinnosti skrine pomocou modulárnych konektorov

Použitie vysokovýkonných{0}}konektorov v skriniach využíva ich modulárny dizajn na optimalizáciu účinnosti a flexibility. To umožňuje prispôsobené rozloženie, ktoré kombinuje rôzne typy kontaktov, urýchľuje zapojenie, umožňuje jednoduchú rekonfiguráciu a zjednodušuje postupy údržby.

zobraziť viac

Prispôsobené úrovne ochrany

Konektory pre vysoké{0}}záťaže majú modulárnu štruktúru, ktorá umožňuje prispôsobené úrovne ochrany pre drsné prostredia. Tento dizajn umožňuje, aby bol ten istý rám konektora vybavený rôznymi tesneniami, zámkami a krytmi, čo zaisťuje spoľahlivý výkon v aplikáciách vystavených vlhkosti, prachu a chemickej korózii.

zobraziť viac

O NAŠEJ SPOLOČNOSTI

Haoke Electric Co., Ltd. ako špecialista na vysokovýkonné konektory{0}}buduje svoju povesť na inžinierskej dokonalosti a presnej výrobe. Naše pokročilé automatizované výrobné zariadenia a špecializovaný tím výskumu a vývoja nám umožňujú poskytovať prispôsobené, vysoko{4}}výkonné konektorové riešenia pre náročné priemyselné prostredia. Záväzok spoločnosti ku kvalite a bezpečnosti je potvrdený certifikáciami UL, CQC, CE, UKCA a EAC, zatiaľ čo náš globálny dosah-so silným prienikom do Európy a Ameriky-je upevnený partnerstvami s medzinárodnými lídrami. Haoke je kľúčový pri umožňovaní inteligentnej konektivity a poháňaní priemyselných inovácií vpred.

130+

aktívnych členov

83+

Exportné krajiny

20+

Každoročne výstavy

13+

Roky skúseností

AUTORIZOVANÁ CERTIFIKÁCIA

často kladené otázky

Otázka: 1. Ako dlho trvá vaša záručná doba?

A: 12 mesiacov. Akýkoľvek problém s kvalitou sa zmení vašou ďalšou objednávkou zadarmo.

Otázka: 2. Aká je vaša výhoda v porovnaní s Harting, ILME, TE (SIBAS)?

Odpoveď: Náš HDC dokáže dokonale nahradiť Harting, ILME, TE (SIBAS), väčšina klientov, ktorí túto značku predtým používajú, po teste si vyberú nás. Naša cena je tiež nižšia ako Harting o 40-50%.
